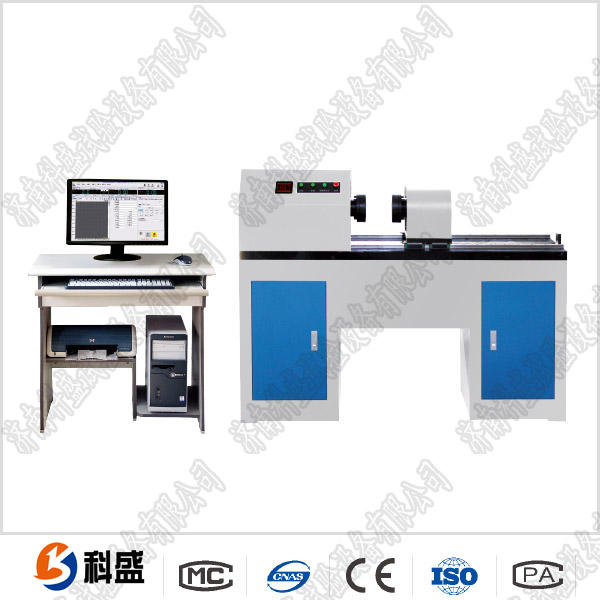

傳動軸靜態扭轉剛性試驗機
傳動軸靜態扭轉剛性試驗機主要用于金屬、非金屬材料及骨骼、假體等生物產品扭轉試驗，能實現扭矩及扭角控制，配合相應附件可對零部件和構件進行抗扭試驗。是質檢單位、大專科研院所及工礦企業必備的試驗設備。
傳動軸靜態扭轉剛性試驗機 主機標準配置
|
配置名稱 |
配置型號或說明 |
數量 |
|
主機 |
高強度臥式主機 |
一臺 |
|
電機及伺服系統 |
臺灣東元 |
一套 |
|
驅動器 |
國產 |
一套 |
|
高精直線導軌 |
ABBA |
二套 |
|
扭矩傳感器 |
200NM/300NM/500NM選配 |
一只 |
|
擺線針輪減速機 |
|
一臺 |
|
高精度角度編碼器 |
|
一臺 |
|
控制器 |
大液晶顯示測控系統 |
一套 |
|
試驗夾具 |
NZL |
一套 |
|
計算機 |
聯想 |
一臺 |
|
打印機 |
HP |
一臺 |
|
試驗軟件 |
Windows 平臺下 |
一套 |
|
測控系統 |
|
一套 |
傳動軸靜態扭轉剛性試驗機 技術指標
|
產品型號 |
NDW-200 NDS-500 |
NDW-300 NDS-2000 |
NDW-500 |
NDW-1000 |
|
扭矩 |
200N.M |
300N.M |
500N.M |
1000N.M |
|
試驗機等級 |
1級 |
|||
|
控制方式 |
微機控制 |
|||
|
扭矩測量范圍 |
2%～100%F·S |
|||
|
扭矩示值準確度 |
≤±1% |
|||
|
轉角示值準確度 |
≤±1% |
|||
|
轉角顯示分辨力 |
0.01° |
|||
|
扭轉角 |
99999° |
|||
|
扭角速率控制調節范圍 |
0.05-800°/min |
|||
|
夾頭有效間距 |
600mm(標準機型，可按用戶需要定做） |
|||
|
試驗旋轉方向 |
雙向 |
|||
|
電源 |
220V±10%，50Hz |
|||
